ระบบแจ้งเหตุเพลิงไหม้ (Fire Alarm Systems)

ระบบนี้มีไว้สำหรับแจ้งเตือนเมื่อมีเหตุเพลิงไหม้ โดยจะใช้อุปกรณ์ตรวจจับชนิดต่างๆ ตามความเหมาะสม เช่น Smoke Detector, Heat Detector, Manual Pull Station ( Manual Call Point ) ฯลฯ ซึ่งจะทำให้เราสามารถรับรู้แก้ไขไม่ให้เกิดไฟไหม้ ลุกลามจนไม่สามารถควบคุมได้

ส่วนประกอบของระบบแจ้งเหตุเพลิงไหม้ (Fire Alarm System Component)

ส่วนประกอบที่สำคัญมี 5 ส่วนใหญ่ๆ ซึ่งจะทำงานเชื่อมโยงกัน

1. ชุดจ่ายไฟ (Power Supply)

เป็นอุปกรณ์แปลงกำลังไฟฟ้าของแหล่งจ่ายไฟมาเป็นกำลังไฟฟ้ากระแสตรงนำไปจ่ายให้กับระบบทำงาน และจะต้องมีระบบไฟฟ้าสำรอง เพื่อให้ระบบทำงานได้ในขณะที่ไฟดับ

2. แผงควบคุม (Fire Alarm Control Panel)

ใช้ควบคุมและตรวจสอบการทำงานของอุปกรณ์และส่วนต่างๆในระบบทั้งหมด จะประกอบด้วย   วงจรตรวจคุมคอยรับสัญญาณจากอุปกรณ์เริ่มสัญญาณ, วงจรทดสอบการทำงาน, วงจรป้องกันระบบ, วงจรสัญญาณแจ้งการทำงานในสภาวะปกติ และภาวะขัดข้อง  เช่น สายไฟจากอุปกรณ์ตรวจจับขาด,   แบตเตอรี่ต่ำ  หรือไฟจ่ายตู้แผงควบคุมโดนตัดขาด เป็นต้น ตู้ควบคุม (FCP) จะมีสัญญาณไฟและเสียงแสดงสภาวะต่างๆบนหน้าตู้ เช่น

  • Fire Lamp : จะติดเมื่อเกิดเพลิงไหม้
  • Main Sound Buzzer : จะมีเสียงดังขณะแจ้งเหตุ

3. อุปกรณ์เริ่มสัญญาณ (Initiating Devices)

เป็นอุปกรณ์ต้นกำเนิดของสัญญาณเตือนอัคคีภัย ซึ่งแบ่งออกเป็น 2 ชนิด คือ

  • อุปกรณ์เริ่มสัญญาณจากบุคคล (Manual Station) ได้แก่ สถานีแจ้งสัญญาณเตือนอัคคีภัยแบบใช้มือกด (Manual Push Station)
  • อุปกรณ์เริ่มสัญญาณโดยอัตโนมัติ เป็นอุปกรณ์อัตโนมัติที่มีปฎิกิริยาไวต่อสภาวะตามระยะต่างๆ ของการเกิดเพลิงไหม้ ได้แก่ อุปกรณ์ตรวจจับควัน(Smoke Detector) อุปกรณ์ตรวจจับความร้อน(Heat Detector) อุปกรณ์ตรวจจับเปลวไฟ(Flame Detector) อุปกรณ์ตรวจจับแก๊ส
    (Gas Detector)

4. อุปกรณ์แจ้งสัญญาณด้วยเสียงและแสง (Audible & Visual Signalling Alarm Devices)

หลังจากอุปกรณ์เริ่มสัญญาณทำงานโดยส่งสัญญาณมายังตู้ควบคุม(FCP) แล้ว FCPจึงส่งสัญญาณออกมาโดยผ่านอุปกรณ์ ได้แก่ กระดิ่ง, ไซเรน, ไฟสัญญาณ เป็นต้นเพื่อให้ผู้อยู่อาศัย, ผู้รับผิดชอบหรือเจ้าหน้าที่ดับเพลิงได้ทราบว่ามีเหตุเพลิงไหม้เกิดขึ้น

5. อุปกรณ์ประกอบ (Auxiliary Devices)

เป็นอุปกรณ์ที่ทำงานเชื่อมโยงกับระบบอื่นที่เกี่ยวข้องกับการควบคุมป้องกัน และดับเพลิงโดยจะถ่ายทอดสัญญาณระหว่างระบบเตือนอัคคีภัยกับระบบอื่น เช่น

  • ส่งสัญญาณกระตุ้นการทำงานของระบบบังคับลิฟท์ลงชั้นล่าง, การปิดพัดลมในระบบปรับอากาศ, เปิดพัดลมในระบบระบายอากาศ,  เปลี่ยนแปลงเพื่อควบคุมควันไฟ,  การควบคุมเปิดประตูทางออก,
    เปิดประตูหนีไฟ, ปิดประตูกันควันไฟ, ควบคุมระบบกระจายเสียง และการประกาศแจ้งข่าว, เปิดระบบดับเพลิง เป็นต้นรับสัญญาณของระบบอื่นมากระตุ้นการทำงานของระบบสัญญาณเตือนอัคคีภัย   เช่น ระบบพ่นนํ้าปั๊มดับเพลิง ระบบดับเพลิงด้วยสารเคมีชนิดอัตโนมัติ เป็นต้น

ระบบแจ้งเหตุเพลิงไหม้ (Fire Alarm Systems) มี 2 แบบ ดังนี้

1. Conventional

ระบบนี้จะเดินสายชุดเดียวกับตู้ควบคุม (Fire Alarm Control Panel ) ตู้ Control Panel จะ แสดงสัญญาณขึ้น เมื่ออุปกรณ์ใดถูกกระตุ้น เป็นระบบที่มีค่าใช้จ่ายไม้แพง เหมาะกับสถานที่เล็กๆ ปัญหาของระบบนี้คือ เมื่ออุปกรณ์ใดส่งสัญญานไฟไหม้ ตู้ Control Panel จะแสดงว่ามีสัญญานเตือนไฟไหม้ แต่ไม่ระบุตำแหน่งได้

2. Addressable System

ระบบนี้เป็นระบบที่ทันสมัยที่สุด ส่วนประกอบต่างๆจะถูกระบุที่อยู่  ( Address ) เมื่ออุปกรณ์ทำการแจ้งเตือนไฟไหม้ ระบบจะสามารถระบุได้อย่างรวดเร็วว่าเกิดปัญหาขึ้นที่จุดใด ช่วยประหยัดเวลาในการค้นหาอุปกรณ์ที่ส่งสัญญานได้มาก ทำให้การช่วยเหลือทำได้ทันท่วงที

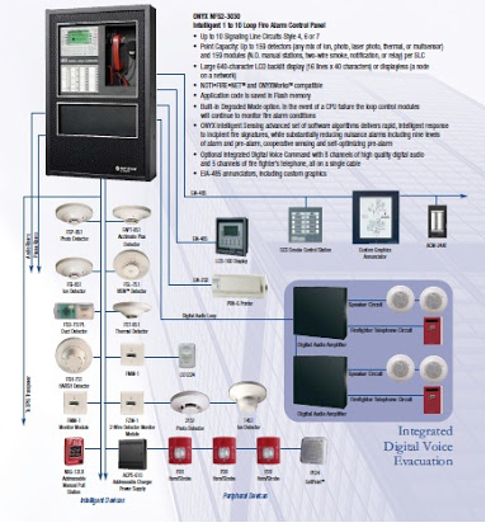

Fire Alarm System Wiring Diagram

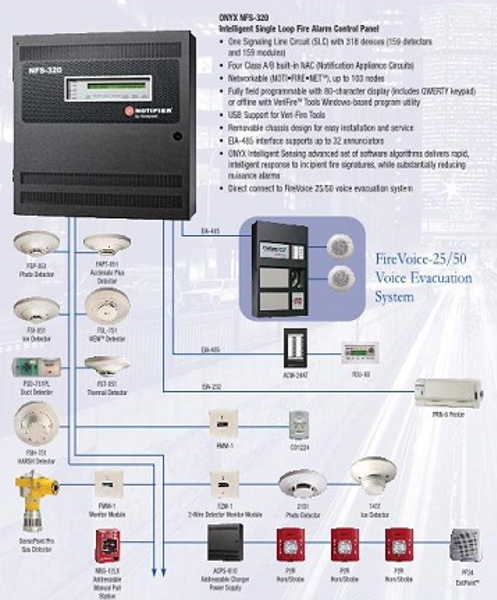

Fire Alarm System Wiring Diagram
