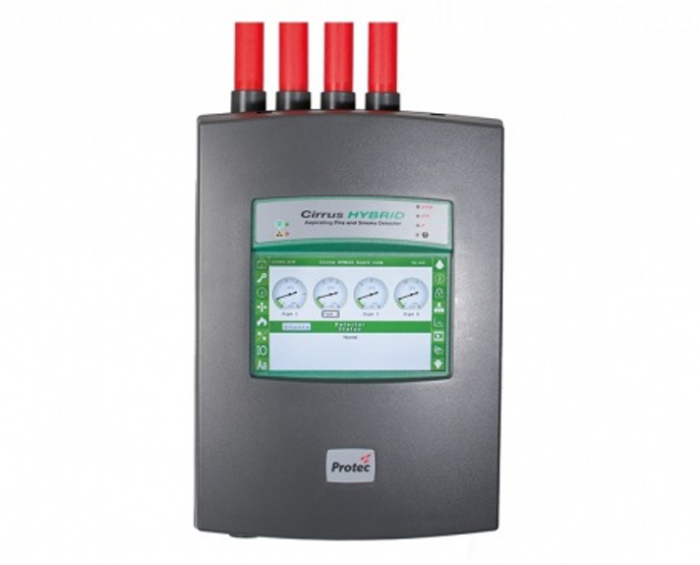

เครื่องตรวจจับไฟ & ควัน ( Cirrus HYBRID Aspirating Fire & Smoke Detectors )

เครื่องตรวจจับไฟ & ควัน (Cirrus HYBRID) เป็นเครื่องตรวจจับที่มีแรงบันดาลใจเพียงตัวเดียวที่สามารถระบุอนุภาคไฟที่มองไม่เห็นโดยใช้เทคโนโลยี ‘Cloud Chamber Detection’ (CCD) ที่เป็นเอกลักษณ์

เครื่องตรวจจับไฟ & ควัน (Cirrus HYBRID) ใช้ตรวจจับไฟประเภท ‘smokier’ ที่หลากหลาย โดยการตรวจจับควันเตือนล่วงหน้า (EWSD) โดยใช้การมองเห็นที่มีประสิทธิภาพสูง ‘Scatter Chamber Detectors’ (SCD) ที่ระบุอนุภาคควันทั้งขนาดเล็กและใหญ่เข้าสู่เครื่องตรวจจับ

Description

คุณสมบัติและรายละเอียดที่สำคัญของเครื่องตรวจจับไฟไฟ & ควัน (Cirrus HYBRID)

เครื่องตรวจจับ การดูดซับไฟและควัน เป็นรายแรกและรายเดียว
การตรวจจับ Cloud Chamber Detection (CCD) ที่เป็นเอกลักษณ์ ใช้เทคโนโลยีนี้ตรวจจับหลัก
การตรวจจับ ‘Scatter Chamber Detectors’ (SCD) ใช้เทคโนโลยีนี้ตรวจจับที่ 2
การตัดสินใจที่เป็นอิสระและบูรณาการสัญญาณเตือนภัยอัจฉริยะ
เครื่องตรวจจับความไวที่ใหญ่ที่สุดช่วง Zero% obs / m ถึง 20% obs / m
HYBRID สัญญาณอัจฉริยะ ‘Smart Signal‘ ใช้ตรวจสอบสัญญาณเตือนและสัญญาณเตือนผิดพลาดแยกแยะ
หน้าจอ LCD ระบบสัมผัสขนาด 7 นิ้วสีเต็มรูปแบบ
กล้องถ่ายทอดสดจากกล้องสี IP ได้สูงสุด 6 ตัว
หาความผิดพลาดในการค้นหาคุณสมบัติวิดีโอ

เครื่องตรวจจับไฟไฟ & ควัน (Cirrus HYBRID)นี้สามารถติดตั้งตามสถานที่ต่างๆได้ดังต่อไปนี้

1. สถานที่ที่ใช้งานความไวสูง ดังนี้

ห้องคอมพิวเตอร์
ห้องควบคุม
พื้นที่ Anechoic Chambers

ห้องคลีนรูม
ห้องโถงวาล์ว
พื้นที่ EDP

ศูนย์ข้อมูล
ห้องเก็บถาวร
ฯลฯ

2. สถานที่ที่ใช้งานความไวที่เพิ่มขึ้น ดังนี้

อาคารประวัติศาสตร์
สนามบิน
หอศิลป์
สนามกีฬาในร่ม

พิพิธภัณฑ์
วิหาร
คลังสินค้าที่สะอาด
ฯลฯ

โรงพยาบาล
โรงละคร
Atria

3. สถานที่ที่ความไวแสงปกติและสภาพแวดล้อมที่เลวร้าย ดังนี้

ห้องเย็น
โรงงานผลิตกระดาษ
คลังสินค้าทั่วไป

โรงงานผลิตผู้เชี่ยวชาญ
อาคารขนส่ง
ฯลฯ

พื้นที่แปรรูปอาหาร
สถานีขนส่ง

ข้อมูลด้านเทคนิค

คุณสมบัติ	รายละเอียด
แรงดันไฟฟ้า	20 – 29 VDC
กำลังไฟฟ้า	16.8 W
กระแสไฟฟ้า	500mA – 700mA
ขนาด	(W) 380 มม. (H) 2ถ มม. (D) x 144 มม.
น้ำหนัก	3.5 Kg. (7.7 Ibs)
สภาพการทำงานเครื่องตรวจจับความไว	0^oC – 38^oC (32^oF – 100^oF)
ผ่านการทดสอบ	0^oC – 55^oC (32^oF – 131^oF)
อุณหภูมิ	-20^oC – 60^oC (-4^oF – 140^oF)
ความชื้น	ไม่ควบแน่นที่ 10 – 95%RH
IP	IP30
เครือข่ายการสุ่มตัวอย่าง	พอร์ตทางเข้าสี่ช่องที่มีความยาวท่อรวมกันสูงสุดถึง 630 เมตร (2,066 ฟุต) เวลาการขนส่งสูงสุดที่อนุญาตได้สูงสุด 120 วินาที
การต่อสายเคเบิล	ชุดขั้วต่อสาย (0.2 – 5 มม²., 30 – 12 AWG)
ท่อ ID	19 – 25 มม. ( ควรใช้ 25 มม. )
เครือข่ายการสุ่มตัวอย่าง	พอร์ตทางเข้าสี่ช่องที่มีความยาวท่อรวมกันสูงสุด 100 เมตร (325 ฟุต) เวลาการขนส่งสูงสุดที่อนุญาตได้สูงสุด 120 วินาที
ท่อ ID	19 – 25 มม. ( ควรใช้ 25 มม. )
สัญญาณเตือนภัย	สัญญาณเตือนภัยล่วงหน้า, ไฟไหม้ 1, ไฟไหม้ 2, ไฟไหม้ 3
สิ่งบ่งชี้อื่น ๆ	ตรวจหาคุณภาพความผิดปกติทั่วไป
ช่วงความไว	10,000 อนุภาคต่อซีซี ถึง 10 ล้านอนุภาคต่อซีซี 0 – 1,000CFS (มาตราส่วน Fire & Smoke รวม)
INPUT ตั้งโปรแกรมได้	3 INPUTที่ถูกมอนิเตอร์ซึ่งอาจถูกกำหนดค่าสำหรับ Isolate, Reset, Silence, Day / Night, Battery Fault และ Mains Fault
OUTPUT RELAYS ตั้งโปรแกรมได้	5 Relays 1A @ 30 VDC (เปลี่ยนโวลต์แบบไม่เสียค่าติดต่อ)
INPUT กล้อง	6 x Protec กล้อง IP ที่ระบุ
บันทึกเหตุการณ์ / การเก็บข้อมูล	24,000 เหตุการณ์ที่จัดเก็บบนพื้นฐาน FIFO (สัญญาณเตือนการกระทำข้อบกพร่องและจุดข้อมูล) (ข้อมูลกราฟประวัติศาสตร์ประมาณ 30 วัน)
การตั้งค่าความไวของตัวแปร	การตั้งค่าโปรแกรม 7 วันพร้อม 2 โซนเวลาต่อวัน การตั้งค่า เวลากลางวัน / กลางคืน
EN54 การตั้งค่าความไวที่อนุมัติ	Class A – 36 hole @ 200CFS (ไม่ใช้เครื่อง scanner) คลาส B – 44 หลุมที่ 400CFS(ไม่ใช้เครื่อง scanner) คลาส C – 44 หลุมที่ 600CFS (ไม่ใช้เครื่อง scanner) Class A – 11 hole @ 200CFS(ใช้เครื่อง scanner) คลาส B – 22 หลุม @ 400CFS (ใช้เครื่อง scanner) คลาส C – 44 หลุม @ 600CFS (ใช้เครื่อง scanner)
ตรวจสอบการไหลของอากาศ	การตรวจสอบความผิดปกติของการไหลเวียนอากาศสูงและการไหลเวียนของอากาศต่ำ
มาตรฐานที่เกี่ยวข้อง	EN54 ส่วนที่ 17 & 20, AS7240 ส่วนที่ 20
