ม่านควัน & ไฟ (Smoke & Fire Curtains)

บริษัทอินทีเกรท ซีเคียวริตี้ เอ็นจิเนียริ่ง จำกัด เป็นบริษัทรับออกแบบและติดตั้งระบบดับเพลิง  บริษัทฯเราได้พยายามอย่างต่อเนื่องในการออกแบบและติดตั้งระบบดับเพลิงให้มีประสิทธิภาพ และความปลอดภัยในกรณีสถานที่ของท่านที่จะเกิดไฟไหม้ได้   บริษัทฯ จึงขอแนะนำ ม่านควัน & ไฟ  นำมาติดตั้ง เพื่อความปลอดภัยในกรณีสถานที่ของท่านเกิดไฟไหม้  ม่านควัน & ไฟ นี้เมื่อเกิดไฟไหม้ในสถานที่ของท่าน   ม่านควัน & ไฟ ก็จะเปิดโดยอัตโนมัติเพื่อเก็บควันและไฟในสถานที่ที่เกิดไฟไหม้  วิธีนี้จะช่วยลดความเร็วในการแพร่กระจายของควันและไฟไปทั่วอาคาร และช่วยที่จะได้มีเวลามากขึ้นสำหรับการอพยพฉุกเฉินอย่างปลอดภัยและมีประสิทธิภาพ



ในฐานะที่บริษัทอินทีเกรท ซีเคียวริตี้ เอ็นจิเนียริ่ง จำกัด นี้เป็นผู้นำการตลาด ในระบบดับไหม้และปกป้องการเกิดไฟไหม้ในสถานที่ของท่านอย่างมีประสิทธิภาพ  และม่านควัน & ไฟนี้ได้ผ่านการทดสอบอย่างเข้มงวด  และผลิตตามมาตรฐานทางเทคนิคและคุณภาพสูงสุดจาก BS, EN และ UL



Categories: ,

Description

บริษัทอินทีเกรท ซีเคียวริตี้ เอ็นจิเนียริ่ง จำกัด เป็นบริษัทรับออกแบบและติดตั้งระบบดับเพลิง  บริษัทฯเราได้พยายามอย่างต่อเนื่องในการออกแบบและติดตั้งระบบดับเพลิงให้มีประสิทธิภาพ และความปลอดภัยในกรณีสถานที่ของท่านที่จะเกิดไฟไหม้ได้   บริษัทฯ จึงขอแนะนำ ม่านควัน & ไฟ  นำมาติดตั้ง เพื่อความปลอดภัยในกรณีสถานที่ของท่านเกิดไฟไหม้  ม่านครัน & ไฟ นี้เมื่อเกิดไฟไหม้ในสถานที่ของท่าน   ม่านควัน & ไฟ ก็จะเปิดโดยอัตโนมัติเพื่อเก็บควันและไฟในสถานที่ที่เกิดไฟไหม้  วิธีนี้จะช่วยลดความเร็วในการแพร่กระจายของควันและไฟไปทั่วอาคาร และช่วยที่จะได้มีเวลามากขึ้นสำหรับการอพยพฉุกเฉินอย่างปลอดภัยและมีประสิทธิภาพ

ในฐานะที่บริษัทอินทีเกรท ซีเคียวริตี้ เอ็นจิเนียริ่ง จำกัด นี้เป็นผู้นำการตลาด ในระบบดับไหม้และปกป้องการเกิดไฟไหม้ในสถานที่ของท่านอย่างมีประสิทธิภาพ  และม่านควัน & ไฟนี้ได้ผ่านการทดสอบอย่างเข้มงวด  และผลิตตามมาตรฐานทางเทคนิคและคุณภาพสูงสุดจาก BS, EN และ UL คุณสมบัติและรายละเอียดที่สำคัญของม่านควัน & ไฟ

ม่านควัน ( Smoke Curtains )

ม่านควัน  สามารถสร้างหรือช่องควันในทิศทางที่ต้องการโดยเป็นส่วนหนึ่งของระบบ

ระบายอากาศแบบควันและความร้อน (SHEV) ใช้อย่างกว้างขวาง  สำหรับการแบ่งควันและ channeling เป็นส่วนหนึ่งของระบบ SHEV    ม่านควัน สามารถนำมาใช้ในสนามบิน,  ศูนย์การค้า,  โรงแรมและอาคารอื่น ๆ อีกมากมาย  ได้รับออกแบบมาเพื่อไม่เป็นที่กีดขวางรบกวนทางเข้าออก ทำการติดตั้ง และบำรุงรักษาง่าย

ชนิดของม่านควัน มีคังนี้

ม่านควัน – SC1  สามารถระบุโดยเจ้าของอาคาร สถาปนิกและวิศวกร

ในอาคารต่างๆ  ม่านควันที่ใช้งาน SC1 ของเราปกป้องอาคารที่สูงที่สุดในโลกบางส่วน

  • ทนความร้อนที่ 600 ° C เป็นเวลา 120 นาที  และ 1,000 ° C เป็นเวลา 60 นาที ถึง BS EN 12101-1
  • ความกว้างของพื้นที่ไม่จำกัด และสูงสุด 10m
  • ได้รับการรับรองจาก Exova Warrington
  • ใบรับรองความมั่นคงของยุโรป  เครื่องหมาย CE



ม่านควัน – SC2 สามารถออกแบบ และติดตั้งให้เหมาะกับรูปร่างหรือขนาดใดก็ได้   และใช้อย่างกว้างขวางในโรงเก็บเครื่องบินและคลังสินค้าที่มีสิ่งกีดขวางที่สามารถอยู่ในตำแหน่งได้อย่างถาวร

  • ทนความร้อนที่ 600 ° C เป็นเวลา 120 นาทีถึง BSEN12101-1
  • ความกว้างของพื้นที่ไม่จำกัด และลดลงสูงสุด 10m
  • ได้รับการรับรองจาก Exova Warrington
  • ใบรับรองความมั่นคงของยุโรป – เครื่องหมาย CE

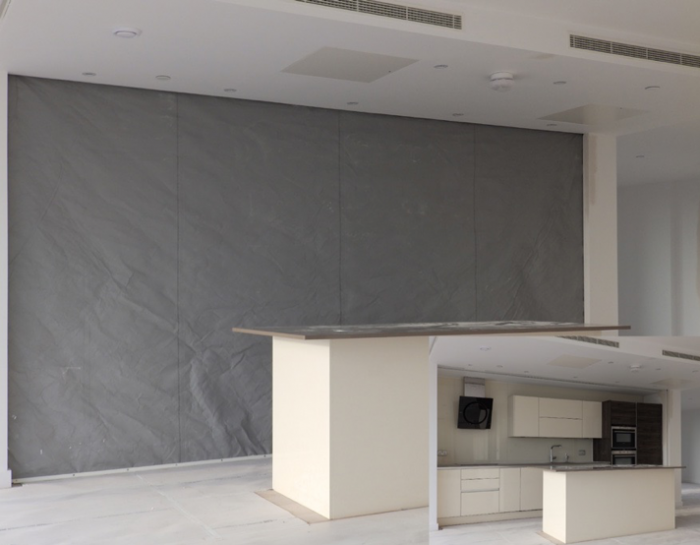

ม่านไฟ  ( Fire Curtains ) ม่านไฟนี้ ใช้เพื่อจำกัดการแพร่กระจายของไฟ และสร้างเส้นทางป้องกันการหนีภัย และป้องกันการลุกลามของไฟได้สูงสุด 4 ชั่วโมง และการแพร่รังสีได้ 2 ชั่วโมง ม่านไฟที่ใช้งาน เป็นโซลูชั่นที่แข็งแกร่งและเชื่อถือได้ตามมาตรฐานสูงสุด โดยการรับรองตามมาตรฐานยุโรปอังกฤษ  และ UL

ชนิดของม่านไฟ มีคังนี้

–   ม่านไฟ  ResQ-WINDOW™ Vision panel   นี้ได้รับการรับรองมาตรฐานแรกเกี่ยวกับทางอุตสาหกรรมในการติดตั้งม่านไฟ  เมื่อติดตั้งม่านไฟแล้ว หากเกิดเพลิงไหม้ในอาคาร ผู้อยู่อาศัยในอาคาร และผู้เผชิญเหตุคนแรก ก็จอพยพหนีไฟได้อย่างปลอดภัยและรวดเร็วขึ้นในการการกำจัดเพลิงไหม้

  • แผงควบคุมการมองเห็นช่วยในการระบุและกำจัดแหล่งไฟได้เร็วขึ้นในการช่วยชีวิตผู้อยู่อาศัยในอาคาร
  • แผงควบคุมการมองเห็นช่วยให้ปลอดภัยยิ่งขึ้นในบริเวณที่ได้รับผลกระทบของอาคารและการอพยพที่ปลอดภัยยิ่งขึ้น
  • วัสดุที่มีความแข็งแรงสูงโดยไม่มีเปลวไฟหรือแก๊สพิษเมื่อสัมผัสกับไฟ
  • ในการติดตั้งม่านไฟนี้ เพื่อเพิ่มระดับความปลอดภัยให้กับระบบความปลอดภัยจากอัคคีภัย
  • ทนทานต่ออุณหภูมิสูงถึง 1,000 ° C
  • ทนความร้อนของเปลวไฟอย่างน้อย 3 ชั่วโมง (E)
  • ได้รับการรับรองมาตรฐาน UL



การประยุกต์ใช้งาน

ม่านไพ ResQ-WINDOW ™ นี้ได้ถูกออกแบบมาเพื่อใช้กับสถานที่ ดังนี้:

  • เส้นทางหลบหนีที่มีทางเข้าประตูและทางเดิน
  • ล็อบบี้และลิฟท์เปิด
  • พื้นที่ที่ต้องการการประเมินจากเจ้าหน้าที่ดับเพลิน

– ม่านไฟ – FC8 (BS8524) ออกแบบมาเพื่อให้ได้ตามมาตรฐาน BS8524 ล่าสุดม่าน

FC8 ประกอบด้วยใยแก้ว ผ้าสแตนเลสสตีลเสริมลวดด้วยการเคลือบโพลีเมอร์ทนไฟ ผ้าเป็นแผลบนลูกกลิ้งเหล็กซึ่งขับเคลื่อนโดยมอเตอร์ไฟฟ้าภายใน 24Vdc



        – ม่านไฟ – FC1 คุ้มค่าและน่าเชื่อถือ FC1 เป็นโซลูชั่นที่เหมาะสำหรับโครงการ

ขนาดเล็ก

  • ทนความร้อนที่ 1,000 ° C เป็นเวลาสูงสุด 60 นาทีความสมบูรณ์และ 60 นาทีการแผ่รังสีที่ BS EN 1634-1
  • ความกว้างของพื้นที่  3 m. และลดลงสูงสุด 3 m.
  • ได้รับการรับรองจาก Exova Warrington

ม่านไฟ – FC2  ม่านไฟนี้มีประสิทธิภาพสูงสุดในกลุ่มผลิตภัณฑ์ BLE   ผ้าเป็นใยแก้วทอด้วยการเสริมแรงลวดสแตนเลส ที่ทำให้มั่นใจได้ว่าสามารถทนไฟได้รุนแรงที่สุด

  • ทนความร้อนที่ 1,000 ° C  นานถึง 240 นาที  และแผ่รังสี  60 นาที      BS EN 1634-1 และ BS476 ส่วนที่ 22
  • ความกว้างของพื้นที่สูงสุดไม่จำกัด และลดลงสูงสุด 8 m.
  • ได้รับการรับรองจาก Exova Warrington

ม่านไฟ – FC4  ด้วยความต้องการที่เพิ่มขึ้นสำหรับม่านไฟที่สามารถให้การป้องกันความร้อนแบบกระจาย BLE ได้พัฒนาม่านไฟ – FC4

  • ทนความร้อนที่ 1,000 ° C นานถึง 120 นาที  และการแผ่รังสี BS EN 1634-1
  • ขนาดความกว้าง 7 m.  และความยาว 4 m.
  • ผ้าใยแก้วเคลือบทั้งสองด้านพร้อมสะท้อนความร้อน

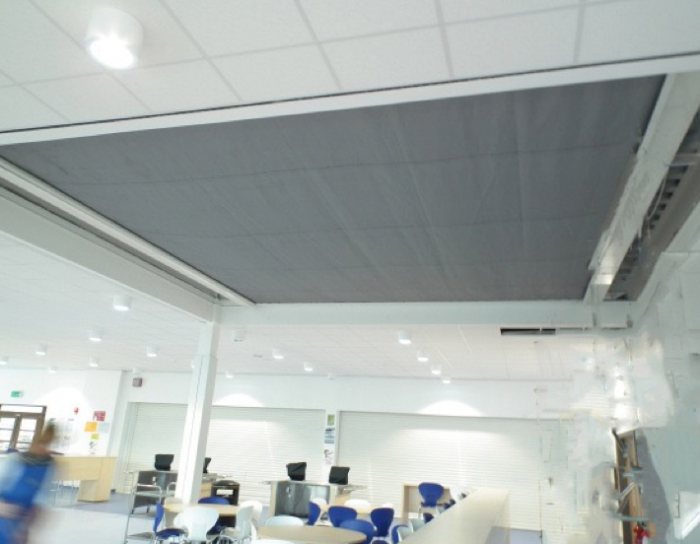

ม่านไฟ – Horizontal HC1   ในอาคารหลายชั้นที่ป้องกันไฟไหม้  และควันที่ผ่านทางบันไดและช่องว่างเอเทรียมไปที่ชั้นบนอาจเป็นเรื่องที่ท้าทายและอาจนำไปสู่การออกแบบที่ถูกบุกรุกเพื่อให้เป็นไปตามกฎระเบียบด้านไฟ ในการตอบสนอง BLE เป็นผู้บุกเบิกการพัฒนาของม่านไฟแนวนอน

  • ทนความร้อนที่ 1,000 ° C  นานถึง 180 นาที การแผ่รังสีที่ BS EN 1634-1
  • ความกว้างสูงสุด 6 m. และความยาว 6 m.
  • ผ้าใยแก้วทอด้วยสแตนเลสสตีลเสริมแรงแบบไร้สาย



ม่านไฟ – Accordion AC1  การพัฒนาโครงสร้างที่เหมาะกับด้านข้างที่มุม ม่านไฟแบบนี้เป็นม่านไฟแนวตั้งแบบพับเก็บได้ที่สามารถใช้รอบ ๆ พื้นที่บันไดเลื่อนและบันได ซึ่งปกติม่านไฟจะซ่อนอยู่ภายในเพดานจนกว่าจะนำไปใช้งาน ใช้สำหรับอาคารที่มีพื้นที่เปิดโล่งขนาดใหญ่

  • ทนความร้อนนานสูงสุดถึง 180 นาทีสำหรับมาตรฐาน UL10D
  • ความกว้างสูงสุด 45 m. และความยาว 5 m
  • ระบบควบคุมได้รับการรับรองตามมาตรฐาน UL864
  • สามารถปรับมุมได้หลากหลายเพื่อสร้างรูปร่างที่ไม่ใช่สี่เหลี่ยม



ม่านไฟ – UL Fire Protective Curtains  BLE ม่านไฟนี้ได้ผ่านการทดสอบและรับรองตามมาตรฐาน UL

  • ทนความร้อนนานสูงสุดถึง 180 นาที ตามมาตรฐาน UL10D
  • ความกว้างสูงสุด 45 m.  และความยาว 12 m.
  • ระบบควบคุมได้รับการรับรองตามมาตรฐาน UL864
  • การรั่วไหลของอากาศตามมาตรฐาน UL1784

ม่านควัน & ไฟ สามารถนำไปใช้กับสถานที่ต่างๆ ได้ดังนี้

1. ใช้ในสถานที่ที่ป้องกันควันในการหลบหนี  (Protected Means of Escape )

ม่านควัน & ไฟ ได้ออกแบบ และติดตั้งในการใช้ป้องกันควันในการหลบหนี  เมื่อพิจารณาถึงการจัดวางและการจัดหาวิธีป้องกัน ที่ได้รับการป้องกันจากเพลิงไหม้และควันถือเป็นข้อที่สำคัญยิ่ง  การป้องกันการหลบหนีอาจจะเป็นตามทางเดินอิฐหรือคอนกรีต    อย่างไรก็ตามการออกแบบอาคารไม่ให้มีสิ่งกีดขวางทางโครงสร้างถาวร ในการใช้ม่านควัน & ไฟนี้ จะเป็นวิธีการป้องกันที่ปลอดภัย  ซึ่งเมื่อไม่ได้ใช้งานม่านควัน & ไฟนี้ จะถูกหดกลับเข้าไปในเพดาน เพื่อให้มีพื้นที่เปิดโล่งที่ไม่กีดขวางของเส้นทางหลบหนี   ซึ่งใช้เทคโนโลยีลูกกลิ้งที่ซ้อนทับกันของบริษัท BLE การแผ่รังสีความร้อนที่ลดลงรวมกับการลดอุณหภูมิและการป้องกันการเกิดควันที่ม่านควัน & ไฟ จัดไว้ให้สามารถสร้างเขตฉนวนตามกฎหมายและมาตรฐานควันและไฟในปัจจุบัน



2. ลิฟต์ล็อบบี้ (Elevator Lobbies )

ในขณะที่ บริษัทอินทีเกรท ซีเคียวริตี้ เอ็นจิเนียริ่ง จำกัด สามารถเสนอผ้าม่านที่ปิดผนึกสำหรับหน้าประตูลิฟต์ใด ๆ ได้  ทันทีนี่อาจไม่เหมาะกับกลยุทธ์การดับเพลิงของในตัวอาคาร อาจมีข้อกำหนดในการสร้างล็อบบี้ที่ได้รับการป้องกันด้านหน้าของประตูลิฟต์            ซึ่งก่อนหน้านี้จะต้องมีการก่อสร้างทางกายภาพและฉากกั้นควันขณะนี้ล็อบบี้สามด้านสามารถผลิตได้โดยใช้ม่านที่ปิดสนิทจากควัน อีกครั้งเมื่อไม่ได้ใช้งานจะไม่มีสิ่งกีดขวางทางกายภาพหรือข้อจำกัด แต่เมื่อต้องการความสมบูรณ์แบบเต็มรูปแบบและหากจำเป็นสามารถสร้างล็อบบี้ล็อบบี้ที่ปิดสนิทได้

3. ประตูหนีไฟ (Fire Door Replacement )

ประตูหนีไฟเป็นสิ่งที่จำเป็นที่จะต้องเป็นเส้นทางหลบหนี  ไม่ให้ยุ่งยากกับการเคลื่อนย้ายของหนัก และจำกัดการเคลื่อนไหว และเคลื่อนย้ายเด็กเล็กผู้สูงอายุหรือผู้พิการที่จะเปิดประตู และไม่อึดอัดใจ  ถ้าถือกระเป๋า ดันรถเข็น หรือเก้าอี้ล้อเลื่อน ดังนั้นการติดตั้งม่านควัน & ไฟ สามารถติดตั้งที่ประตูหนีไฟได้ เพราะไม่ขีดขว้าง และเป็นอุปศักดิ์ต่อการหลบหนีไฟได้ ดังนั้นม่านควัน & ไฟ  เป็นทางเลือกโดยให้ความความปลอดภัย  โดยสามารถติดตั้งปิดเพดานและผนังหรือหน้าบานประตูขึ้นอยู่กับความต้องการของลูกค้า ซึ่งม่านควัน & ไฟจะซ่อนอยู่ที่นั่นพร้อมจะนำไปใช้ในสถานการณ์เมื่อเกิดไฟไหม้

4. ช่องเก็บควัน (Smoke Compartmentation )

ช่องเก็บควันถูกสร้างขึ้นเพื่อป้องกันการแพร่กระจายควันไปทั่วอาคาร ควันจะต้องผ่านไม่ได้กับการรั่วไหลของควันภายในเกณฑ์ที่กำหนด แต่ยังมีระดับความต้านทานต่อความร้อน โดยเฉพาะอย่างยิ่งการป้องกันจะต้องได้รับการสร้างขึ้นอย่างรวดเร็วในความร้อนที่เกิดจากควันร้อนชนกำแพง ม่านควัน &ไฟ ให้การบรรจุควันในระดับที่ยอดเยี่ยมรวมทั้งทนความร้อนสูง



5. ทางออกฉุกเฉิน (Emergency Egress )

แม้ว่าม่านควัน & ไฟ สามารถดึงกลับได้ง่าย เพื่อให้สามารถอพยพได้อย่างรวดเร็วในกรณีฉุกเฉิน แต่ก็จำเป็นที่จะต้องพัฒนาวิธีการใหม่ เพื่อประหยัดเวลาและขจัดความล่าช้านวัตกรรมล่าสุด คือม่าน Egress ช่วยให้สามารถอพยพฉุกเฉินได้รวดเร็วยิ่งขึ้นผ่านม่านควัน & ไฟ ที่ปรับใช้ด้วยการใช้แถบด้านล่างแบบแยกส่วนสิ่งนี้จะช่วยให้ม่านรวม ‘ประตูทางออก’ ซึ่งสามารถใช้ในการส่งผ่านอย่างปลอดภัยในครั้งเดียวซึ่งช่วยประหยัดเวลาซึ่งปกติแล้วจะต้องดึงม่านกลับ

6. ประตูลิฟต์ (Elevator Doors )



ปล่องลิฟต์เป็นช่องถาวรที่มีศักยภาพในการแพร่กระจายเปลวไฟและควันในแนวตั้งผ่านอาคารอย่างรวดเร็ว ในขณะที่ส่วนใหญ่ถ้าไม่ใช่ทุกประตูลิฟต์ให้ระดับความสมบูรณ์ของไฟที่ไม่เหมือนกันสำหรับการปิดผนึกควัน

บริษัทอินทีเกรท ซีเคียวริตี้ เอ็นจิเนียริ่ง จำกัด สามารถนำเสนอม่าน“ Smoke Seal” ที่เป็นที่รู้จักซึ่งสามารถติดตั้งเข้าไปในบริเวณรอบ ๆ ที่หันหน้าเข้าหาประตูลิฟต์อย่างรอบคอบทำให้มองไม่เห็นม่านเมื่อดึงกลับ เมื่อนำไปใช้งานแล้วจะช่วยให้ระดับการรั่วไหลของควันลดลงอย่างมากภายในข้อกำหนดการรั่วไหลระดับสากล



7. บันไดเลื่อนและบันได  (  Escalators and Stairs )



รายการทั้งสองนี้สร้างช่องโหว่ถาวรระหว่างช่องว่างระหว่างชั้น การใช้ม่านควัน & ไฟ สามารถจัดการได้หลายวิธีขึ้นอยู่กับข้อกำหนดของกลยุทธ์ มีตัวเลือกในการใช้ม่านควัน & ไฟ รอบ ๆ ระดับล่างเพื่อสร้างความลึกของอ่างที่ลึกขึ้น ที่ม่านควัน & ไฟ ที่มีคุณสมบัติครบถ้วนเพื่อปิดผนึกบันไดเลื่อนหรือบันไดได้อย่างสมบูรณ์            สามารถใช้ร่วมกับระบบควบคุมอัจฉริยะที่ช่วยให้การควบคุมเชื่อมโยงกับการทำงานของบันไดเลื่อนเพื่ออำนวยความสะดวกในการหลบหนีรวมถึงปุ่มหนีภัยซึ่งเป็นวิธีการทดสอบที่ใช้งานได้ดี

8. ไฟช่อง (Fire Compartmentation )

การขึ้นรูปช่องหนีไฟจำเป็นต้องมีม่านควัน & ไฟ เพื่อให้มีความสมบูรณ์ระดับ – การจำแนกประเภท I  – และการแผ่รังสีความร้อนต่ำ – การจำแนกประเภท W ผ้าม่านป้องกันที่ติดตั้งในรูปแบบช่องจะต้องสามารถให้สิ่งกีดขวางทางกายภาพกับไฟและป้องกันการถ่ายโอนความร้อนระดับที่เพียงพอที่จะ    จุดไฟวัสดุทั้งสองด้านของช่องผ้าม่านควัน & ไฟ มอบการปกป้องระดับสูงสุดที่รับรองว่าใช้งานทั่วโลกอ่านน้อย



9. ควัน Channeling  (Smoke Channelling )

บ่อยครั้งเป็นที่พึงประสงค์ที่จะสูบบุหรี่เข้าไปในบางพื้นที่เพื่อทำการสกัด นี่คือความสำเร็จโดยใช้ขนาดเล็กลดลงอย่างรวดเร็วและบ่อยครั้งที่ธนาคารควบคุมโซนของผ้าม่าน ความต้องการที่สำคัญสำหรับผ้าม่านประเภทนี้คือการติดตั้งที่รวดเร็วการเบี่ยงเบนต่ำสุดและการทนต่อควันร้อนระดับสูง ควรติดตั้งช่องสูบบุหรี่โดยคำนึงถึงการใช้งานที่ต้องการร่วมกับระบบแยกขนาดใหญ่
